نصب دوربین مدار بسته: چشمان همیشه بیدار برای امنیت شما
تصور کنید چشمانی دارید که همیشه مراقب خانه و محل کارتان هستند، چشمانی که حتی در تاریکی شب هم می بینند و هر اتفاقی را ثبت می کنند. این چشمان بیدار، دوربین های مدار بسته هستند که امروزه به یکی از ارکان اصلی امنیت اماکن مختلف تبدیل شده اند. اما اگر به فکر نصب دوربین مدار بسته افتاده اید، شاید سوالات زیادی در ذهن داشته باشید. چه نوع دوربینی مناسب است؟ کجا باید نصب شود؟ چطور سیم کشی کنیم؟ نگران نباشید، در این مقاله، همراه شما هستیم تا تمام نکات مهم درباره نصب دوربین مدار بسته را از صفر تا صد بررسی کنیم.
چرا به دوربین مدار بسته نیاز دارید؟
دلایل مختلفی برای نصب دوربین مدار بسته وجود دارد، اما مهمترین آنها افزایش امنیت است. این چشمان کوچک با نظارت دائمی خود، می توانند:
- از خانه و محل کارتان در برابر سرقت و خرابکاری محافظت کنند.
- به کنترل رفت و آمد افراد و شناسایی افراد غریبه کمک کنند.
- برای نظارت بر کودکان و سالمندان و اطمینان از امنیت آنها به کار آیند.
- در صورت بروز حادثه، شواهد تصویری ارزشمندی را ثبت کنند.
علاوه بر این، دوربین مدار بسته می تواند به افزایش بهره وری کارکنان، بهبود مدیریت ترافیک و حتی بازبینی حوادث رانندگی کمک کند. به طور کلی، هر جا که نیاز به نظارت تصویری مداوم و افزایش امنیت دارید، دوربین مدار بسته می تواند راهکار مناسبی باشد.
تنظیمات نرم افزاری دوربین ها
پس از نصب و راه اندازی کامل و اتمام کابل کشی، تنظیمات نرم افزاری دوربین ها مانند: تنظیم زاویه دید دوربین ، تنظیم فوکوس و شفافیت دوربین، تنظیمات ضبط دوربین ها بر روی NVR و … انجام میشود.
با توجه به اینکه یکی از فکتورهای اساسی سیستم دوربین مدار بسته مناسب، ارائه تصاویر با کیفیت مناسب در طول روز یا شب محسوب می شود، این مرحله از اهمیت ویژه ای برخوردار است. برخی از مهمترین تنظیمات نرم افزاری مورد نیاز در سامانه دوربین مدار بسته عبارتند از:
- تخصیص IP به دوربین های تحت شبکه
- تنظیم زاویه دید و جهت دید دوربین با توجه به نیاز
- تنظیم فوکوس و شفافیت دوربین برای ارائه تصویربرداری بهتر
- تنظیمات پیشرفته مربوط به تکنولوژی های تصویر مانند WDR ، ۳D-DNR
- تنظیمات مربوط به LED دید در شب دوربین جهت تصویر برداری بهینه تر در طول شب
- تنظیمات و پیکر بندی سوئیچ های شبکه
- تنظیم و اضافه کردن دوربین های مدار بسته بر روی سیستم ضبط تصاویر
- نصب هارد دیسک درون NVR و تنظیمات نرم افزاری مربوط به آن
- تنظیمات مربوط به انتقال تصویر دوربین ها بر روی تلفن همراه یا PC
در بخش های دیگر درباره نحوه نصب دوربین مدار بسته و همچنین راه اندازی نرم افزاری آن برای شما توضیح خواهیم داد.

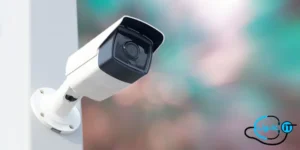

مراحل نصب دوربین مدار بسته: از برنامه ریزی تا راه اندازی
آیا تا به حال فکر کردهاید که چطور میتوانید با هوشمندی و برنامهریزی دقیق، یک دوربین مداربسته را به آسانی نصب کنید؟ در ادامه این مقاله، با ما همراه باشید تا به شما نشان دهیم چگونه از مراحل برنامهریزی تا راهاندازی، این کار را با موفقیت انجام دهید. حتی اگر تا حالا با این کار سر و کار نداشته باشید، نگران نباشید! ما راهنمایی شما هستیم.
مرحله 1: برنامهریزی باهوش
قدم 1: انتخاب مکان مناسب
اولین قدم برای نصب دوربین مداربسته، انتخاب مکان مناسب است. به عنوان مثال، آیا میخواهید داخل منزل یا خارج از آن نصب کنید؟ آیا میخواهید نگاهی به حیاط خلوت خود داشته باشید یا بخواهید ورودی خود را نظارت کنید؟ این تصمیمات اساسی هستند!
جانمایی مناسب دوربین ها در یک ساختمان یکی از مهمترین نکاتی است که بایستی در نصب سیستم دوربین مدار بسته مورد توجه قرار گیرد. چون نیازهای حفاظتی مشتریان متعدد میباشد، جانمایی بهینه دوربین نیز متغیر است. متداول ترین مکانهایی که سیستم دوربین مداربسته نصب میشوند عبارتند از:
– فضای بیرونی ساختمان
– درب ورودی اصلی و درب پارکینگ ساختمان
– درب پشت بام ساختمان
– پنجرهها و سایر بخشهای ورودی پر خطر ساختمان
– راه پله ها و فضای جلوی آسانسور
– فضای لابی ساختمان
– پارکینگ ساختمان
– اتاق برق، ژنراتور و سایر تجهیزات ساختمان
– فضای جلوی انباری در ساختمان های مسکونی
پس از مشخص شدن مکانهای مورد نیاز جهت پوشش توسط دوربین مدار بسته، می توان نوع و محل نصب دقیق هر دوربین را مشخص نمود و سپس بر اساس محل نصب متراژ کابل و موارد را تعیین نمود.
هنگام نصب سیستم دوربین مدار بسته بایستی نکاتی را رعایت نماییم تا عملکرد و طول عمر آنها افزایش یابد که در ادامه برخی از آنها بیان مینماییم:
- دوربین مدار بسته به صورتی نصب شود که کابل دوربین قابل مشاهده نباشد به عبارت دیگر مسیر کابل کشی دوربین باید در داخل تجهیزات آن و یا در داخل لوله های مخصوص قرار داشته باشد. برخی از این لوله ها عبارتد از: لوله فولادی، لوله فلکسی، لوله پلی اتیلن و … . البته در حالتی که دوربین در داخل ساختمان نصب میشود، معمولا کابل ها از داخل مجراهای پلاستیکی عبور داده میشوند.
- در هنگام جانمایی دوربین بهتر است که زاویه نصب آن طوری تنظیم شود که روبروی پرتوی مستقیم خورشید قرار نداشته باشد.
- نباید پوشش های مختلف گیاهی یا مصنوعی را در فضای جلوی دوربین قرار دهیم زیرا سبب کاهش عمق دید و میدان آن میشود.
- بهتر است که دوربین را در مکانی نصب کنید که در معرض دید بیشتر افراد باشد تا از فعالیت های مجرمانه جلوگیری شده و همچنین توصیه می شود که از دوربین هایی با ظاهر بزرگ تر استفاده گردد.
- جهت عملکرد بهتر سیستم دوربین مدار بسته در شرایط گرمای تابستان و سرما و هوای نامساعد زمستان؛ پیشنهاد میشود که در زیرسایه بان یا برآمدگی های بیرونی ساختمان ها نصب شود.
- دوربین مدار بسته باید به نحوی نصب شود که در دسترس افراد سودجو و سارقان نباشد و کمترین میزان جلب توجه را داشته باشد. همچنین، نوع و نحوه نصب دوربین به گونه ای باشد که در فضای بیرونی ساختمان بیشترین زاویه دید را پوشش دهد.
- مطابق استاندارد، بایستی تغذیه سیستم دوربین مدار بسته از طریق یک منبع تغذیه مستقل تامین شود. این منبع تغذیه در کنار NVR سیستم نصب می شود اما گاهی اوقات جهت صرفه جویی میتوان تغذیه دوربین را با کابل کشی از نزدیکترین پریز به آن تامین نمود.
قدم 2: انتخاب دوربین مناسب
حالا که مکان را انتخاب کردید، نوبت به انتخاب دوربین مناسب میرسد. چهارکاناله؟ هشتکاناله؟ یا حتی دوربینهای پوشیده؟! با توجه به نیازهای خود، دوربین مناسب را انتخاب کنید.
نوع و مدل دوربین های مدار بسته با توجه به محل قرار گرفتن دوربین ها مشخص می شود به عنوان مثال از دوربین های دام معمولا در محیط های داخلی و سر پوشیده و از دوربین های بولت در محیط های بیرونی و روباز استفاده می شود.
پس از مشخص شدن تعداد دوربین ها، دستگاه ضبط مورد نظر انتخاب می شود که معمولا حدود ۱۰ الی ۱۵ درصد به عنوان توسعه سیستم در آینده به تعداد کانال های NVR اضافه تر می کنند.
در گام بعدی میزان هارد دیسک مورد نیاز برای ضبط تصاویر برای مدت زمان مشخصی محاسبه می شود که می توانید از نرم افزار محاسبه هارد ایران سکوریتی استفاده کنید و به آسانی میزان هارد دیسک موردنیاز را بر اساس تعداد دوربین ها و روزهای موردنیاز تعیین کنید.
سایر تجیزات نیز مانند کابل شبکه، سوئیچ، کانکتورها و … با توجه به تعداد دوربین ها محاسبه و نصب می شوند. انتخاب برند مناسب نیز یکی از نکات مهمی است که بایستی مورد توجه قرار گیرد. شما میتوانید از کارشناسان ایران سکوریتی بهره مند شوید و سیستم دوربین مدار بسته بهینه را انتخاب کنید.
قدم 3: برنامهریزی سیمکشی
بدون سیمکشی مناسب، هیچ دوربینی به درستی کار نمیکند! از این جهت، برنامهریزی دقیق برای سیمکشی لازم است. بهتر است قبل از هر چیزی، طرح سیمکشی را روی کاغذ بنویسید تا اجتناب از هرگونه ابهام و سردرگمی باشد.

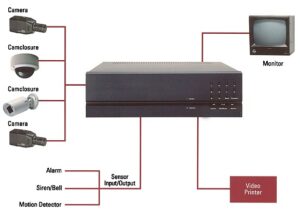

یکی از مراحل مهم در نصب سیستم دوربین مدار بسته، کابل کشی تجهیزات آن است. با توجه به نوع سیستم دوربین مداربسته، کابل کشی آن نیز متفاوت است. به طور کلی سه نوع سیستم وجود دارد در اینجا کابل کشی هر سه نوع را برای توضیح می دهیم. سیستم های مدار بسته از نظر کابل کشی و نصب به سه دسته کلی آنالوگ (HD)، تحت شبکه (IP) و بیسیم (وایرلس) تقسیم بندی می شوند.
چنانچه از دوربین مدار بسته آنالوگ استفاده می کنید نحوه کابل کشی به چه صورت است؟
در یک سیستم دوربین مدار بسته آنالوگ برای هر دوربین باید دو کابل مجزا از محل DVR تا نزدیک دوربین کشیده شود که کابل اول به عنوان کابل تصویر، وظیفه انتقال تصویر دوربین به DVR را بر عهده دارد و این کابل میتواند از نوع RG11 ، RG6 , RG59 و یا C2V 2/5 باشد.
همچنین گاهی اوقات نیز می توان از کابل های شبکه برای انتقال تصویر دوربین های آنالوگ استفاده کرد. دومین کابلی که باید از محل نصب DVR تا نزدیک دوربین کشیده شود، کابل برق می باشد. این کابل در واقع منبع تغذیه های را که در کنار DVR قرار گرفته است را به دوربین متصل مینماید و سبب تامین برق دوربین و در نتیجه روشن شدن آن میشود.
تذکر 1: گاهی اوقات به جای منبع تغذیه از یک آداپتور استفاده می کنند. در این شرایط برق مستقیم ۲۲۰ ولت توسط کابل برق به آداپتور ۱۲ ولتی وصل شده و این آداپتور نیز به دوربین مدار بسته آنالوگ متصل می شود. آداپتور در کنار دوربین و درون یک جعبه ۱۰ سانتیمتری قرار می گیرد.
تذکر 2: معمولا در این کاربری از کابل های برق ۲ یا ۳ رشته ای استفاده می شود که کابل 3 رشته ای برای سیستمهای مداربسته دارای سیستم ارت استفاده می شود در حالتی که سیستم ارت وجود ندارد معمولا از کابل های دو رشته ای استفاده می شود.
عدد دوم در کابل برق سطح مقطع هر رشته است که با توجه به فاصله دوربین و DVR این سطح مقطع نیز باید افزایش پیدا کند. به عنوان مثال برای تغذیه یک دوربین آنالوگ در فاصله ۱۵۰ متری بهتر است از یک کابل برق 3*2/5 و برای تغذیه یک دوربین آنالوگ در فاصله 80 متری یک کابل برق 3*1/5 یک انتخاب مناسب محسوب می شود.
کابل های ویدیو توسط کانکتورهای مخصوص (BNC) به دوربین یا DVR متصل می شوند. BNCها دارای انواع مختلفی هستند که در بخش های بعدی توضیح داده می شوند. پس از نصب تمامی دوربین ها و کابل کشی مناسب و اتصال کانکتور ها سیستم مدار بسته آنالوگ آماده روشن کردن و تنظیم نرم افزاری می باشد. این نوع از کابل کشی میتواند برای سیستم های HD نیز انجام شود.
چنانچه از دوربین مدار بسته تحت شبکه یا IP استفاده می کنید نحوه کابل کشی آن به چه ترتیب است؟
در سیستم مدار بسته IP تجهیزات مورد استفاده عبارتند از: دوربین IP، سوئیچ شبکه و NVR. برای انتقال تصویر دوربین ها به NVR باید ابتدا هریک از دوربینها را با یک کابل به سوئیچ شبکه وصل کنیم و سپس با کابل دیگری سوئیچ شبکه NVR متصل شود. در سیستم IP از کابل های شبکه استفاده می شود. انواع کابل های شبکه عبارتند از: Cat5 ، Cat5e ، Cat6 و …
چنانچه سوئیچ های شبکه استفاده شده در یک سیستم مدار بسته IP دارای قابلیت POE باشند، میتوان از کابل شبکه مربوطه برای اتصال دوربین و سوئیچ برای تغذیه دوربین ها استفاده کرد اما در صورتی که سوئیچ شبکه استفاده شده از نوع معمولی باشد باید برای هریک از دوربین ها یک کابل برق مجزا مانند آنچه در سیستم آنالوگ گفته شد، کشیده شود. به طور کلی حجم کابل کشی در سیستم IP نسبت به سیستم های دیگر کمتر است.
کابل های شبکه توسط کانکتور های شبکه RJ45 به تجهیزات شبکه مانند سوئیچ، دوربین و یا NVR وصل می شوند. پس از نصب فیزیکی دوربین ها و انجام کابل کشی های ضروری، عملیات سخت افزاری راه اندازی یک سیستم مدار بسته به اتمام می رسد.
چنانچه از دوربین مدار بسته بی سیم یا وای فای استفاده می کنید نحوه نصب آن به چه صورت است؟
دوربین مدار بسته بی سیم برای نصب و انتقال تصویر به تجهیزات ضبط تصاویر، نیازی به کابل شبکه ندارد لذا کاربران میتوانند به سادگی محل نصب دوربین را تغییر دهند.
ابتدا دوربین بی سیم را در محل مناسب خود نصب کنید، سپس کابل برق را برای تغذیه دوربین بی سیم متصل کنید و بعد از آن هم می توانید تصاویر انتقال داده شده توسط وای فای را از طریق یک دریافت کننده بی سیم (اکسس پوینت) دریافت نموده و سپس به NVR متصل نمایید و یا تصاویر دوربین مدار بسته بی سیم را به صورت مستقیم توسط NVR بیسیم دریافت و ضبط نمایید.
سیستم مدار بسته وای فای با توجه به نصب آسان و امکان جابجایی دوربین ها و همچنین عدم نیاز به کابل کشی همواره در بین مشتریان از محبوبیت ویژه ای برخوردار است.
مرحله 2: نصب عملگرها
قدم 1: نصب DVR یا NVR
DVR یا NVR، مغز مرکزی سیستم شماست. این دستگاه ضبط و ذخیره تصاویر را بر عهده دارد. بهتر است آن را در یک مکان امن و در دسترس نصب کنید.
قدم 2: نصب دوربینها
حالا وقت نصب دوربینهاست! آنها را در مکانهای انتخاب شده نصب کنید. اگر دوربینها دارای آنتن بیسیم هستند، اطمینان حاصل کنید که اتصال به مرکز قوی و پایدار است.
قدم 3: اتصال سیمها به DVR یا NVR
سیمکشی انجام شده؟ حالا وقت اتصال سیمها به دستگاه ذخیره سازی است. به دقت و با دقت، هر دوربین را به ورودی مرتبط متصل کنید.
مرحله 3: راهاندازی و پیکربندی
قدم 1: راهاندازی دستگاه
بعد از نصب عملگرها، زمان آن رسیده که دستگاه خود را راهاندازی کنید. روشن کردن و تنظیمات اولیه را انجام دهید.
قدم 2: پیکربندی تنظیمات
از منوی تنظیمات، پارامترهای دوربین را به دقت تنظیم کنید. اطمینان حاصل کنید که وضوح تصویر، فریمها در ثانیه، و حتی حساسیت به نور محیط به درستی تنظیم شده باشند.
قدم 3: تست و تأیید
از اینکه همه چیز به درستی کار میکند، اطمینان حاصل کنید. تصاویر را بررسی کنید و اطمینان حاصل کنید که هر دوربین به درستی عمل میکند.
نکات مهم برای یک نصب موفق
- حتماً از مواد با کیفیت برای سیمکشی استفاده کنید. این کار باعث بالا رفتن عمر دوربین و کاهش نیاز به تعمیرات متعدد خواهد شد.
- هنگام نصب دوربینها، از جوشکاری حرفهای استفاده کنید. این اطمینان حاصل میکند که دوربینها به سطوح محکم و با دوامی نصب شوند.
- در نظر داشته باشید که دوربینها نیاز به نگهداری دورهای دارند. اطمینان حاصل کنید که هر ماه یک بار سیستم را بررسی و تمیز کنید.

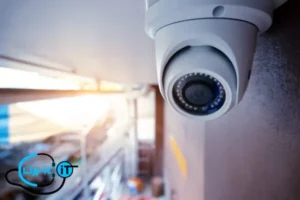

انواع دوربین های مدار بسته: کدام یک برای شما مناسب است؟
اگر در حال برنامهریزی برای نصب یک سیستم مداربسته هستید، حتما با گمانهزنی در مورد انواع دوربین های مدار بسته روبهرو شدهاید. اینجاست که ما وارد دنیای غواصی در انواع دوربین های مدار بسته میشویم تا به شما کمک کنیم تا بهترین انتخاب را برای نظارت خود داشته باشید!
1. دوربینهای مداربسته آنالوگ
- توضیح: این دوربینها از سیگنالهای آنالوگ برای انتقال تصویر استفاده میکنند.
- استفاده مناسب: مناسب برای نصب در محیطهای کوچک یا محدود.
2. دوربینهای مداربسته دیجیتال (IP)
- توضیح: این دوربینها از شبکههای دیجیتال برای انتقال داده و تصویر استفاده میکنند.
- استفاده مناسب: برای نظارت در فضاهای بزرگ یا توسعه پذیر.
3. دوربینهای مداربسته تحت شبکه (PTZ)
- توضیح: دارای قابلیت چرخش و چرخش دستی و اتوماتیک هستند.
- استفاده مناسب: برای پوشش 360 درجه و نظارت دقیق در فضاهای وسیع.
چگونه دوربین مناسب را انتخاب کنیم؟
1. تعیین نیازها و هدف
قبل از هر چیزی، باید نیازها و هدف خود را مشخص کنید. آیا به دنبال نظارت در خانه هستید یا نیاز به پوشش وسیعتر دارید؟
2. بررسی فنیات و ویژگیها
- حسگر تصویر: از نوع حسگر تصویر مطلع شوید.
- رزولوشن: وضوح تصویر بر اساس رزولوشن دوربین است.
- دید در شب: بررسی قابلیت دید در شب دوربین.
3. محل نصب
- داخل یا خارج؟ بستگی به این دارد که دوربین در داخل یا خارج از ساختمان نصب خواهد شد.
- محیط خاص: بررسی شرایط محیطی نصب مانند مقاومت در برابر آب و هوا.
پرسشهای متداول
1. آیا میتوانم دوربینهای مداربسته را خودم نصب کنم؟
بله، مطمئناً میتوانید! اگر از این راهنما پیروی کنید و دقت لازم را داشته باشید، نصب دوربینهای مداربسته به راحتی قابل انجام است.
2. چطور میتوانم از کیفیت تصاویر دوربین اطمینان حاصل کنم؟
بهترین راه برای اطمینان از کیفیت تصاویر، تنظیمات دقیق دوربین است. از منوی تنظیمات، وضوح، نوردهی و سرعت فریم را به دقت تنظیم کنید.
3. آیا دوربینهای مداربسته نیاز به اتصال به اینترنت دارند؟
نه، اکثر دوربینهای مداربسته محلی کار میکنند و به اینترنت نیاز ندارند. اما اگر قصد دارید از راه دور تصاویر را مشاهده کنید، به یک سیستم متصل به اینترنت نیاز دارید.
